概述

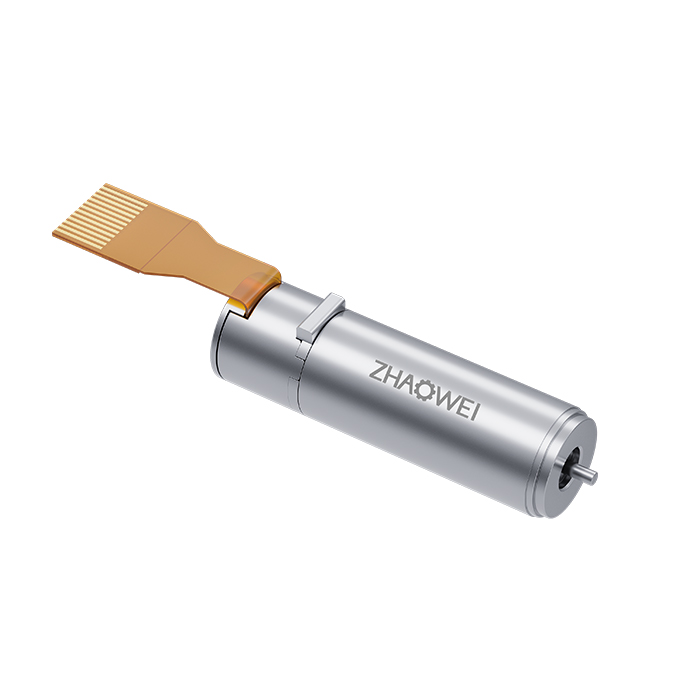

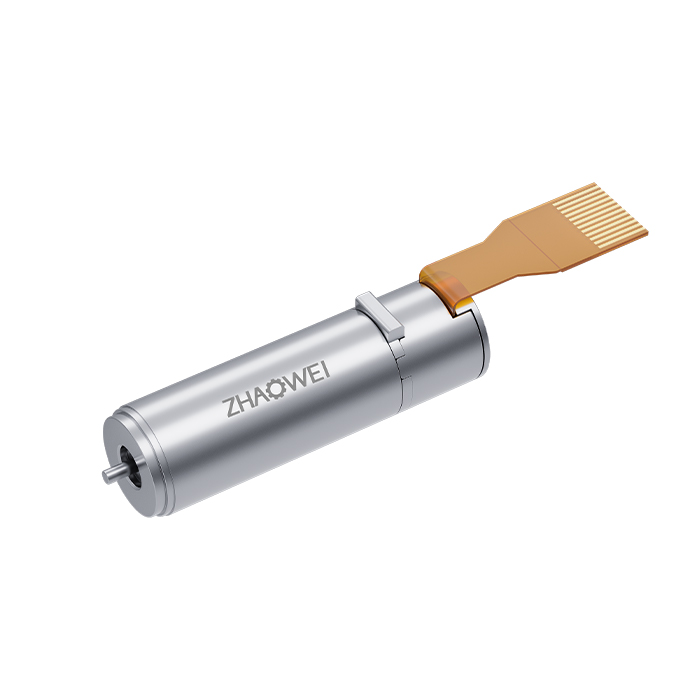

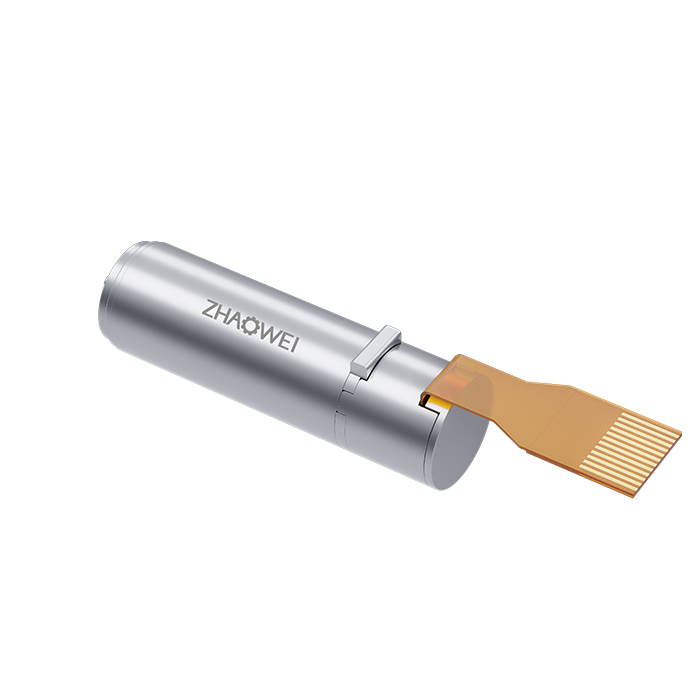

Φ8mm  無刷空心杯電機(MC0824)
產品型號:MC0824
直徑(mm):8
長度(mm):24
額定電壓(V):12
額定轉速(rpm):25500
堵轉轉矩(mNm):3.5
堵轉電流(A) :1.65
轉矩常數(mNm/A):2.22
速度常數(rpm/V) :3155
輸出軸直徑(mm):0.7



電機參數
| 電機數據(額定值) |
| 額定電壓(V) | 12 |
| 空載轉速(rpm) | 38500 |
| 空載電流(A) | 70 |
| 額定轉速 (rpm) | 25500 |
| 額定轉矩(mNm) | 0.85 |
| 額定電流(A) | 0.5 |
| 堵轉轉矩(mNm) | 3.5 |
| 堵轉電流(A) | 1.65 |
| 最大效率(%) | 67 |

| 電機常數(額定值) |
| 相間電阻(Ω) | 8.4 |
| 相間電感(mH) | 0.05 |
| 轉矩常數(mNm/A) | 2.22 |
| 速度常數(rpm/V) | 3155 |
| 轉速/轉矩斜度( rpm/mNm) | 11000 |
| 機械時間常數(ms) | 2.87 |
| 轉子慣量(gcm2) | 0.024 |

| 熱參數 |
| 機殼-環境熱阻(K/W) | 56.6 |
| 繞組-機殼熱阻(K/W) | 11.5 |
| 繞組熱時間常數(s) | 3.7 |
| 電機熱時間常數(s) | 120 |
| 環境溫度(℃) | ?? -20…+100 |
| 最高繞組溫度(℃) | 125 |

| 機械參數(滾珠軸承) |  |
| 最大允許轉速(rpm) | 40 000 |
| 最大軸向間隙(mm) | < 0.15 N? ?0 |
| > 0.15 N? ?0.06(max) |
| 徑向間隙 | preloaded |
| 最大軸向動態載荷(N) | 2 |
| 最大允許安靜態裝力(N) | 10 |
| 最大徑向載荷,距離法蘭處2mm處(N) | 5 |

*注:以上具體參數可根據客戶要求定制。

-
